Technical Data
——————-
Measuring ranges
– Voltage/Current: 0 … 500 V/0 … 20 A
– Power factor (cos j): 0 … 1
– Active power: 0 … 10 kW (single-phase)
0 … 30 kW (three-phase)
– Apparent power: 0 … 10 kVA (single-phase)
0 … 30 kVA (three-phase)
– Reactive power: 0 … 10 kvar (single-phase)
0 … 30 kvar (three-phase)
– Active energy: 0 … 999999 kWh
– Apparent energy: 0 … 999999 kVAh
– Reactive energy: 0 … 999999 kvarh
– Active resistance: 0 … 999999
– Apparent resistance: 0 … 999999
– Reactive resistance: 0 … 999999
– Measuring time: 0 … 999999 h
Measuring errors
– Voltage and current measuring: +/-1.0%, +/-1 digit
– Power measuring: +/-1.0%, +/-5 digits
Serial interface (RS 232)
– Electrically isolated, bi-directional,
baud rate: 1200, 2400, 4800 or 9600 baud,
1 start bit, 8 data bits, 1 stop bit, no parity
Mains connection
– 220 … 240 V, 50 … 60 Hz, approx. 4 VA
Mechanical Data

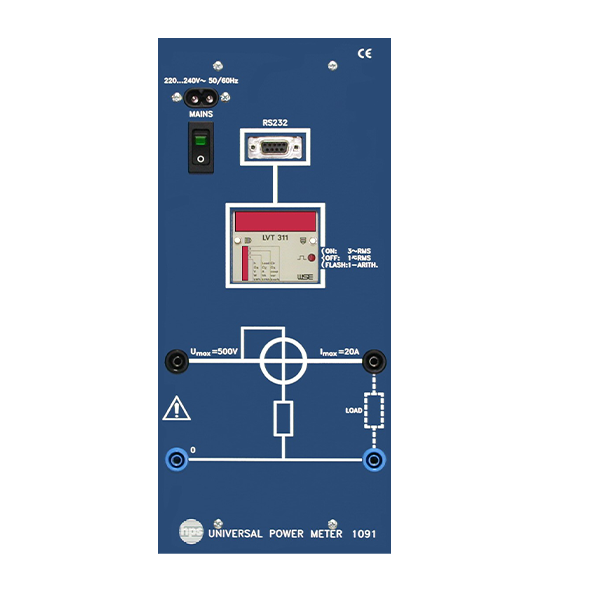

The front panel of the Universal Power Meter is made of 5 mm
thick laminate, matt blue in colour with white engraving
representing the built-in function groups.
The rear of the Board is protected with a grey plastic cover. Its
shape allows the Board to be placed at an ergonomically favourable
angle for example on a table.
To conduct the experiments, the Universal Power Meter can be
placed on a table or suspended in an hps bench rack for demonstration
purposes.
Dimensions / weight
– 133 x 297 x 95 mm (w x h x d) / weight: approx. 0.9 kg
HPS 2288 SENKRONOSKOP
————————————
Anma Gerilimi ;
230 V AC/400 V AC; 50 … 60 Hz
Boyutlar ve Ağırlıklar;
266 x 297 x 135 mm (w x h x d)/2.3 kg
Meter Boyutu;
144 x 144 mm (w x h)
HPS 1070 PANO TİPİ ANALOG VE DİJİTAL MULTİMETRE
● Analog ve Dijital Ekran
● Geniş Analog Ekran
● 190 mm Skala Uzunluğu
● 14 mm Sayıların Uzunluğu
● 3 1/2 Digit Ekran
● 1999 Sayım
● 600 V AC/DC Voltaj Ölçümü
● 10 AC/DC Amper Ölçümü
● 20 Mohm Direnç Ölçümü
● Batarya Voltaj Testi (1.5 V ve 9 V kademesinde)
● Süreklilik Testi
● Diyot Testi
● Masa ve Pano Tipi Olarak Kullanabilme imkanı
● Renkli Uyarı
● Polarite Göstergesi
HPS 8706 FAZ AÇISI ÖLÇER
Ölçüm Aralığı
Meter
Şebeke Bağlantısı
Boyutlar ve Ağrılıklar
HPS 2289 SENKRONİZASYON
Voltaj
● Aynı anda Maks. 4’e kadar Analog ve
● Ölçümler Dijital Ekrandan İzlenebilir
● Büyük Tek Ölçüm Ekranı
● TRMS ve Aritmetik Ölçüm Arasında Çalıştırılabilir
● Uzun Süreli Ölçümler için Veri Kaydedici Özelliği
● Üç Veri Kaydedici Kanalına Kadar Y/T Kayıt İmkanı
● MS Excel’de Kayıt Yapabilme
● 3 Kanallı Veri Kaydedici Ekranı
Böylece Ayrı Ampermetre ve Voltmetre Ölçümü
Cihazınıza İhtiyacınız Yok
● Sisteme Entegre Datan Logger’lar Sayesinde
● Uzun süreli ölçümler yapılabilir ve ölçüm değerleri
MS-Excel Dosyasına ve Sonrasına Kaydedildi
Bu değerlerle çalışmak mümkün kılınmıştır.
