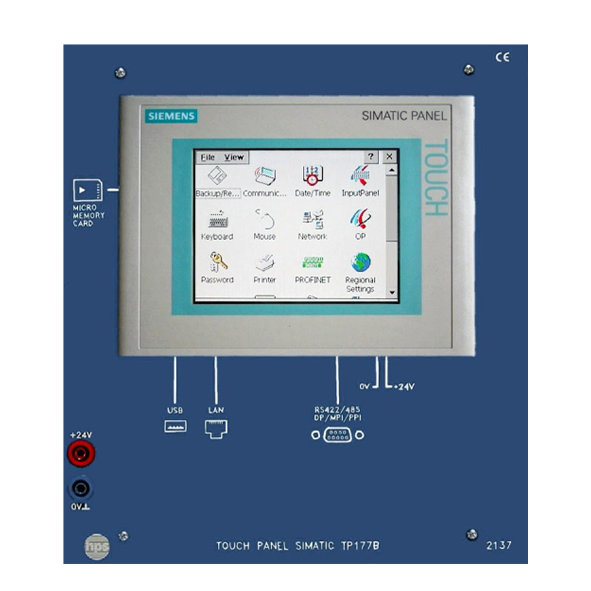

DOKUNMATİK EKRAN SIMATIC TP177B
● Operatör Kontrollerini ve Grafiklerini Gösterebilme imkanı Sağlar
● MMC Memory Kart Slotu ve Bütün Arayüzler ile Bağlantı İmkanı
(USB, LAN vb.)
● TOUCH PANEL Makine ve Cihazların Gözlemlenmesi ve İzlenmesi
İçin Kullanılır
● Üretim ve Montaj İşlemleri Otomasyonu, Süreç Otomasyonu ve
Bina Otomasyonu Alanlarında Kullanılır
Teslimat Kapsamı
● TOUCH PANEL BOARD Dahili TP177B PN/DB ile Beraber
● 1x S7 MPI Kablo 5 m
● 1x 2 m ETHERNET TP XP CORD RJ45/RJ45, CAT 6 Cross Over TP Kablc
● 1x WinCC esnek 2005 Advanced
● 1x WinCC esnek / Sm@rtAccess, SIMATIC Panel Için
● 1x WinCC esnek / Sm@rtService SIMATIC Panel İçin
● 1x bonus Software Update Service (SUS) (1 yıl)
● 1x MC-CD ile Beraber
Technical Data
—————
Operating Voltage: 24 V DC; approx. 0.3 A
Built-in Touch-Panel: Siemens TP177B PN/DB
6AV6642-0BA01
Specifications of the panel:
– Operating system: 2000 PRO, XP PRO
– High Performance 200 MHz
– Program memory 2 MB
– Alarm buffer Memory characteristics are non-volatile
without battery
– Display: 5.7 inch, 320 x 240 / 256 colours
Interfaces of the TP 177B:
– 1x RS 422
– 1x RS 485
– 1x USB
– 1x MMC-Slot
– 1x Ethernet
– (PROFINET IO capable)
PLC EĞİTİM SETİ SIEMENS S7-300
SIEMENS PLC kullanılarak Tasarlanmıştır.
● Pratiğe Yönelik Uygulamalar İçin Tasarlanmıştır
● SIEMENS S7-313C ya da
Siemens S7-300 PLC, CPU 314 C-2DP (Eğitim Paketi)
● Uluslararası IEC 1131-3 Standartına Göre Programlama
● Eklenebilir Girişler ve Çıkış Modülleriyle Genişletilebilir
● Modular Yerleştirme: İstekleriniz Doğrultusunda
● Farklı Tip Model PLC’lerin Takılmasını Sağlayan PLC Montaj Rayı
● 8 Adet Anahtarlı Dijital Giriş, 16 Dijital Giriş, 16 Dijital Çıkış, 4 Analog Giriş, 1 PT 100 Giriş, 2 Analog Çıkış
● Mekatronik Sistemlere Bağlantı Adaptörü (Mekatronik Adaptörü)
● MPI ve 2 DP Adaptörü (1 MPI bağlantısı-1 Profibus Bağlantısı 2 DP)
● SUB-D Adaptör- 3 SUB-d Jack 25 Pin
● Hps Sensör Board HPS 3840’a Bağlantı İmkanı
●Potansiyometre ile Ayarlama Voltage Aralığı: +10 V / -10 V
● Entegre Ölçüm Cihazı (Centre Zero Point) Voltage Aralığı: +10 V / -10 V
● Voltaj Aralığı: +10 V / -10 V
● RS 232 ile Bağlanabilme (Opsiyonel)
● Step 7 Yazılımı (Training Edition 2006)(6ES7810-5CC10-4YA5)
● Setteki Bütün Parçalar Almanya’da Üretilmiştir
SENSÖR DENEY SETİ
● HPS PLC Board ile Kontrol Edilebilme imkanı
● Endüktif Sensör
● Kapasitif Sensör
● Optik Sensör
● Manyetik Alan Sensörü
● Ultrasonik Sensör (Opsiyonel)
● Fiber Optik Sensör (Opsiyonel)
● NAMUR Sensörleri (1 Endüktif, Kapasitif ve
Manyetik Sensör, 1 Post Switch Yükseltici)
(Opsiyonel)
● Analog Sensör (Opsiyonel)
● Dahili Güç Kaynağı
● Entegre Sayıcı ve Frekans Metre
● Motorlarla Doğrusal ve Dairesel Hareket
● PCL, PC, TTL Sinyalleriyle ya da Manuel
Olarak Trigger Imkanı
● Sensörler Kayan Vagon Üzerine Takılabilir
ve Hangi Sensör Tarafından Kontrol Edilebildiği Görülebilir
● Vagon Rayının Yolu Milimetrik Bir Skalaya Sahiptir. Vagon Bir Ayarlanabilir Hız Motoru Tarafından ya da
Manuel Olarak Hareket Ettirilebilir. Farklı Materyal Örnekleri Hassas Eğrileri Kaydetmek İçin Hareket Ettirildiğinde
ya da Tutulduğunda Monte Edilebilir
● Ayrıca, Bir Motor Sürücü Diski Algisal Olarak Taranabilir. Disk, Dönel Hareketi Endüktif Sensör ile Daha lyi Olarak
Taramak için Metalik Alanları Gösterir
● Sensör Board’daki İki Motorda Elektronik Devre Kesici ile Korunmaktadır.
● Ayrıntılı Deney Kitabı
● Alman Malı
● 3 (ÜÇ) Yıl Garanti
FREKANS CEVİRİCİ DENEY SETİ / SIMENS MICROMASTER 420
COVERTER [DÖNÜŞTÜRÜCÜ] 5V/24V
● Bu Cihaz 24V’dan 5V Sinyal Seviyesine,
5V’dan 24V Sinyal Seviyesine Dönüştürmesi
Sayesinde Genel Olarak Kullanılır
● Optocoupler/Optik Bağdaştırıcılar Tarafından 5V ve
24V Bağlantılar Elektriksel Olarak Ayrıştırılır
● 8 Dijital 5V Girişler 8 Dijital 24V Çıkışlara Dönüştürülür
● 8 Dijital 24V Girişler 8 Dijital 5V Çıkışlara Dönüştürülür
● Mekatronik Sistemlere Bağlantı Için Adaptörü Mevcuttur
● Dahili Güç Kaynağı
● Serbest Bağlanabilen Röle
●Tüm Çıkışlar Kısa Devre Korumalıdır
● LED’ler ile Çıkışların Durumu Gösterilir
●Alman Mali
● 3 (ÜÇ) Yıl Garantili
SIMATIC S7 PLC DENEY SİSTEMLERİ
FREKANS ÇEVİRİCİ BOARD HPS 5264 İLE BAĞLANABİLİR
