HPS 3891 PC KONTROL BOARD PCI

Açıklama

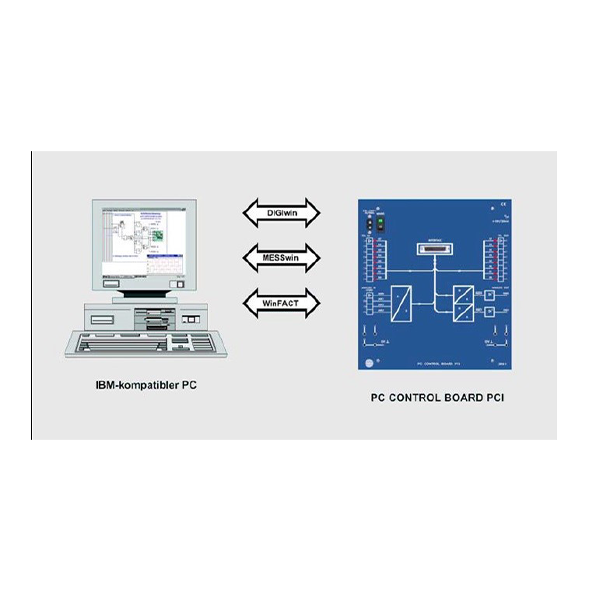

UYGUN YAZILIMLAR

DIGIwin

● Herhangi Bir Dijital Devrenin Analizi, Simulesi ve Dizaynı İçin Kullanılır. Bu Doğrultuda Bir Çok Dijital

Komponentin Tanınmasına Yardımcı Olur

● PC CONTROL BOARD PCI Vasıtasıyla Digi Board 2 Simulasyonu Program Dahilinde Yapılabilir

MESSwin
● Ölçümler, Regule ve Kontroller Düzenlemeleri İçin Nesneye Yönelik Programlanmıştır

● SERVO BOARD ile Yer Kontrolü veya MOTOR BOARD ile Hız Kontrolü PC CONTROL BOARD PCI       Vasıtasıyla

MESSwinde Hesaplanabilir

WinFACT

● Yenilikçi Modular Bir Yazılım Programıdır. Temel Modulü olan BORIS Simulasyonu ile Kontrol Mühendisliği

Uygulamalarında Analiz, Sentez ve Simule Yapma Imkanı Sağlar

● Fuzzy Sistemlerin Analizi için Fuzzy Shell ile Genişletilebilir.



Technical Data

—————

Mains connection

– 220 V AC … 240 V AC / 115 V AC (110 V AC);

approx. 15 VA; 50 … 60 Hz

INTERFACE CONNECTION

To the Slot Card in the PC via a 25-pin Sub-D plug

TTL IN

– Inputs: 8 (D0 … D7)

– Input voltage: TTL level (5 V)

– Display: LED

ANALOG IN

– +/-10 V

– Inputs: 4 (ADC0 … ADC3); multiplex mode

– Input voltage: -10 V … +10 V (tolerance: +/-200 mV)

– Input resistance: 1 M

TTL OUT

– Outputs 8 (D0 … D7)

– Output voltage: TTL level (5 V)

– Display: LED

ANALOG OUT

– 2 Outputs: inverted / not inverted, over digital to analog

converters

– Output voltage: -10 V … +10 V; (tolerance: +/-200 mV)

View

– Output voltage: +10 V; 20 mA

e. g. for SERVO BOARD (Type 5131)

PCI-I/O Card (hps Type 2736)

– PCI slot (5 V)

Adapter fields

The adapter fields serve for change-over from 4 mm to 2 mm

plug connections and to plugin adapters (BNC jack 4 mm

plugs). Wiring of the inputs and outputs of the PC CONTROL

BOARD PCI via 2 mm jacks.

Dimensions and weight

– 266 x 297 x 90 mm (w x h x d); weight: approx. 1.5 kg

To conduct the experiments, the PC CONTROL BOARD PCI is

placed on a table or suspended in an hps bench rack for demon-

Stration purposes.
