KONTROL VE GÜÇ ELEKTRONİĞİNDE MOTOR DENEY UYGULAMASI
MOTOR BOARD ile Güç Elektroniğindeki
POWER BOARD HPS 5125, Kontrol Mühendisliğindeki
PID BOARD HPS 5130 ve Haberleşme Teknolojilerindeki
PLL BOARD HPS 4250 ile Kullanabilirsiniz

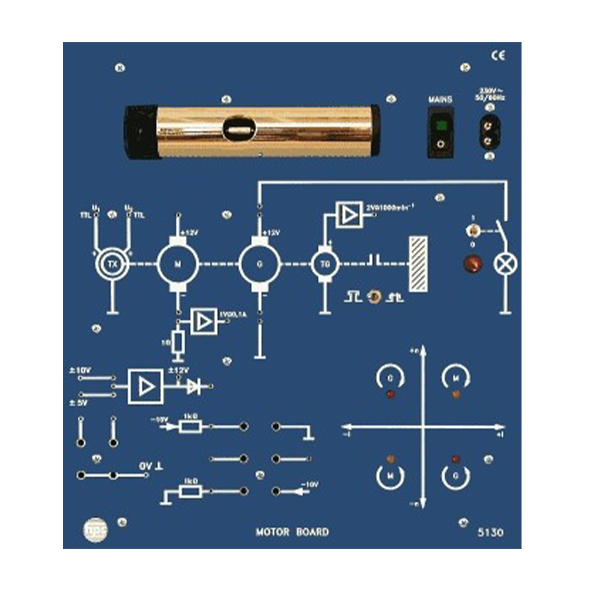

MOTOR BOARD Aşağıdaki makine setlerini içerir;
● Gerçek Akım Değeri Üreten DC Motor
● Bağlanabilen Yük ile DC Generatör
● Ayırıcı Amplifikatörlü Takogeneratör
● Bağlanabilen Merkezkaç Kütlesi (Elektronik Ortamda Gerçekleşen)
● Devir Yönü ve Hızın Elde Edilmesi için Çift Kanallı Enkoder
● Hızın Optik Tanınması ve Devir Yönü ve Stroboskobik Tarama Için Dahili Görme Penceresi
Technical Data
—————
Mains connection
– Voltages: 230 V AC / 115 V AC (110 V AC);
50 … 60 Hz; 20 VA;
Motor
– Rated voltage: 12 V
– Rated speed: 5900 min-1
– Speed: max. 8000 min-1
– Current: max. 0.5 A
Generator
– Rated voltage: 12 V
– Maximum current: 0.5 A
Tachogenerator
– Output voltage: 2 V =^ 1000 min-1; decoupled by amplifier
– Ri = 200 W
Encoder
– Resolution: 100 lines / rev.
– Output channels: 2
– Output voltage: TTL (decoupled by TTL module)
Load
– Connectable load resistance: 33 W / 5 W ;
with parallel-circuited lamp
Current actual value acquisition
– Measuring resistance: 1 W
Series-connected amplifier
– Gain factor: 10
– Internal resistance: 200 W
DC amplifier
– Input I: 0 … +/- 10 V
– Gain factor: V = 1.2
– Gain factor
– Input II: 0 … +/- 5 V
: V = 2.4
– Output voltage in four-quadrant operation: 0 … +/-12 V
– Output current: max. 0.5 A
Four-quadrant indicator
4 LEDs in two colors, to distinguish between the motor and
generator quadrants
Dimensions and weights
– MOTOR BOARD (Type 5130): 266 x 297 x 90 mm (w x h x d);
weight: approx. 2.2 kg
– Temperature and Brightness Controlled System
(Type 5125.5):
37 x 56 x 35 mm (w x d x h), dimensions without plugs;
weight: approx. 65 g
