HANBACK HBE-Electronic Circuit Catalogue

13 kinds of experiment modules provided
Protection Circuit for Safety
Various experiments available using breadboard
No extra equipment needed as it has a Built-in Waveform Generator, DMM, Volt and Current Meter and PC based Oscilloscope (Note: PC is required when using an Oscilloscope)

Kategoriler: TEMEL ELEKTRİK/ELEKTRONİC DENEY SETLERİ

Açıklama

Açıklama

Basic Electronic Circuit Experiment Equipment

login

HBE-Electronic Circuit is designed to help the student easily understand the basic electronic circuit. The theme modules provided are designed according to the actual circuit diagram so that the student can solve it easily. They can also make various application experiments using a breadboard. HBE-Electronic Circuit has probe terminal for measuring the test result of each module and connection terminals for connection between each circuit for easy experimentation. HBE-Electronic Circuit is DC Power Supply for input signal, Built-in Signal Output Device like Waveform Generator and test equipment like DMM, Volt Meter, Ampere Meter, Oscilloscope to measure the result. Thus, it is possible to experiment without other test equipment.

Features

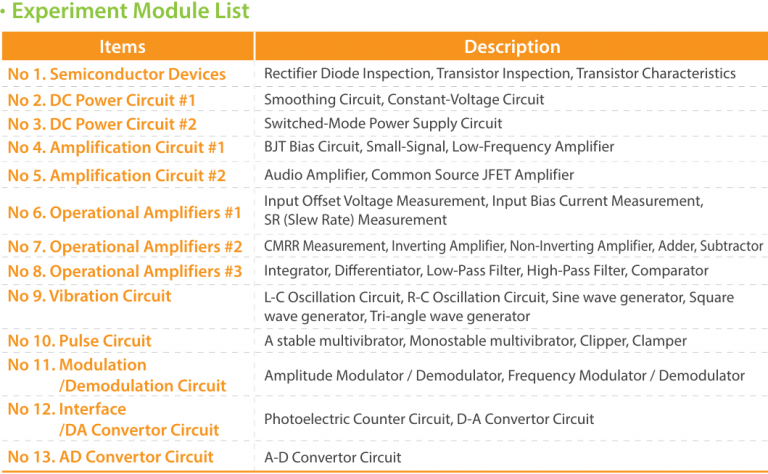

13 types of experiment modules are provided for the basic electronic theme.
It is easy to understand using the same experimental circuit as the circuit diagram.
It can be used to control the input and output signal using PC.
Variable experimentation can be done using the Bread Board. Design to protect the student from misuse, using power protection circuit.

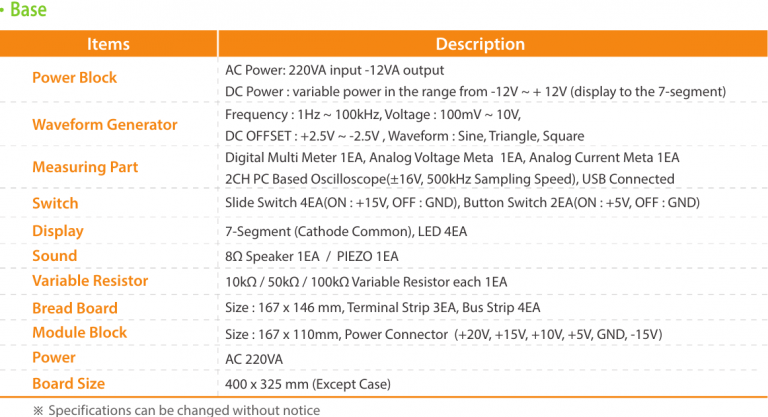

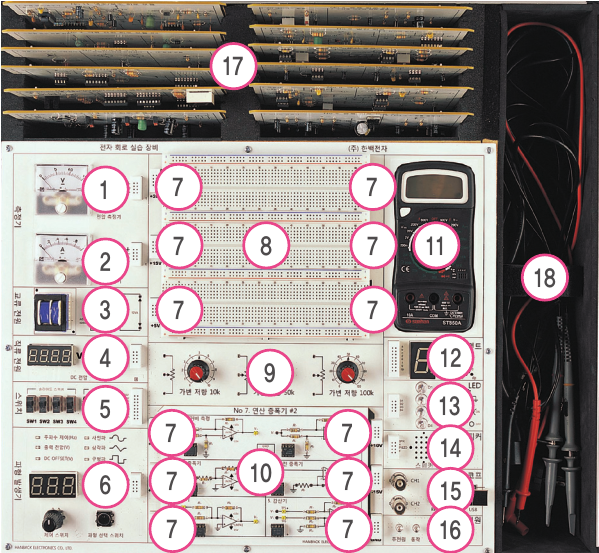

Configuration and Names

voltage meter
current meter
AC Power Block
DC Power Block
Change
waveform
Power Supply Block
bread board
variable resistor
Module Block
digital multimeter
7-Segment
WHY IT HAPPENED
Sound
Oscilloscope
power block
Module Storage
Cable Storage

Training Content
HBE-Electronic Circuit Operation and Experiment Manual

Chapter 1. Introduction

HBE-Electronic Commissioning
Features of HBE-Electronic Circuit
order
Description of Each Part

Chapter 2. Basic Operation

basic operation

Part 3. Experiment

Semiconductor Devices and Integrated Circuit
DC Power Circuit
Amplifier Circuit
OP-AMP
Oscillating Circuit
Pulse Circuit
Modulation and Demodulation Circuit
Interface Circuit

Signal Converter Circuit

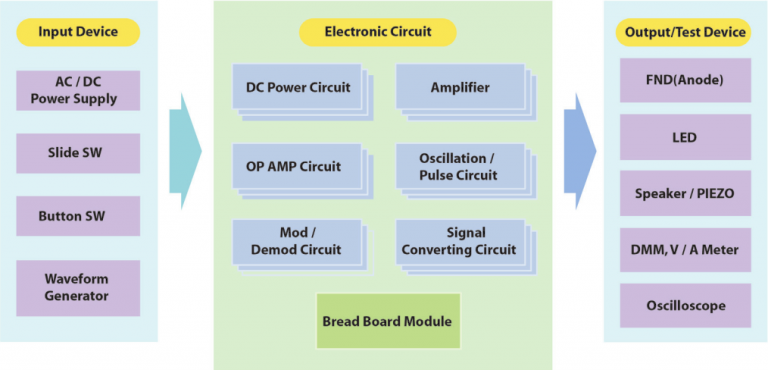

Block Diagram

Hardware Features

Experiment Procedure (Example)

Product Configuration
