FREKANS ÇEVİRİCİ YAZILIMI;
————————————————-
● Frekans Çeviricinin V/f Diyagramı
● Hareket Diyagramı

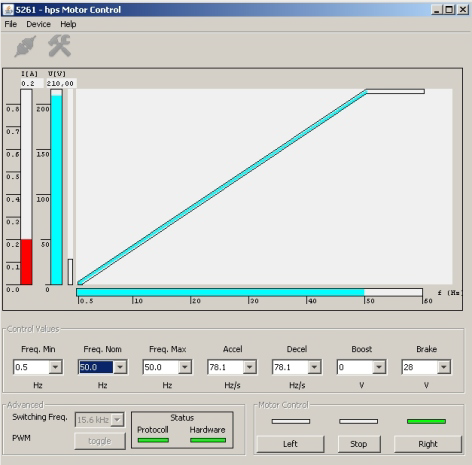

● Akım ve Voltaj Ekranı
● Frenleme Voltajı ve Boost Ekranı
● Bütün Parametreleri Eş Zamanlı
Olarak Gösterimi
● Çalışma Sıcaklığı Ekranı
DENEY SETİ ÜZERİNDEN ANLATILABİLECEK KONULAR;
———————————————————————————
● Rs Komponzasyonu ile İlgili Deneyler
● Güç Ünitesi ile İlgili Deneyler
● Üç Faz Endüksiyon Motorun Frekans Kontrolü ile İlgili Deneyler
● Üç Faz Endüksiyon Motorun Frenleme ve İvmesi ile İlgili Deneyler
● Üç Faz Endüksiyon Motorun Hız Kontrolü ile İlgili Deneyler
● Senkron Motorla İlgili Deneyler
DENEY SETİ İLE VERİLEN MODÜLLER;
————————————————
● HPS 2707.1 Üç Faz İndüksiyon Motor
● HPS 2740.1 Güç Kaynağı
● HPS 5512 Yük
● HPS 8630 İzolasyon Amplifikatörü
● HPS 2718 DC Frenleme Ünites
Technical Data
——————
Mains connection (single-phase)
– Voltage: 230 V AC; +/-10%
– Power consumption: max. 6.3 A
– Mains frequency: 48 Hz … 400 Hz
Output
– Output voltage: 3 x 220 V; 0.5 … 120 Hz
– Output current: max. 4.5 A
Braking and acceleration ramp
– 11.5 Hz/s … 588.1 Hz/s
Pulse width modulation (PWM)
– Frequency: 2.0 kHz; 3.9 kHz; 7.8 kHz; 15.6 kHz
Protection against
– Overvoltage and undervoltage
– Overcurrent
– Excess temperature of the power unit and Motor
– Short-circuit and earth fault
SUB-D plug (9-pin)
– To connect TTL levels (0 … 5 V) for externel control of the
Frequency Converter
Other
– Electrical isolation of the control unit
– Braking resistor: 150 W / 50W
– Inputs: set point frequency through built-in potentiometer
or external voltage 0 … 10 V
Mechanical Data

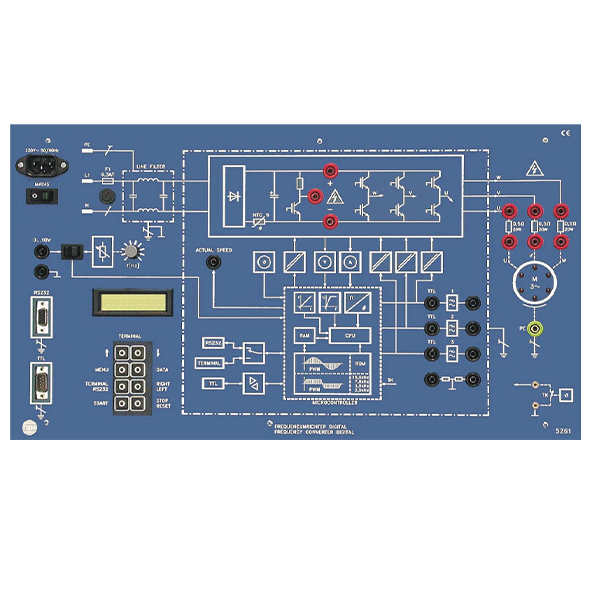

The front panel of the Frequency Converter Digital is made of
5 mm thick laminate, matt blue in colour with white printing
representing the built-in function groups.
The rear of the Board is protected with a grey powder-coated
metal cover.
Dimensions / Weight
– 532 x 297 x 165 (w x h x d) / Approx. 6.2 kg
