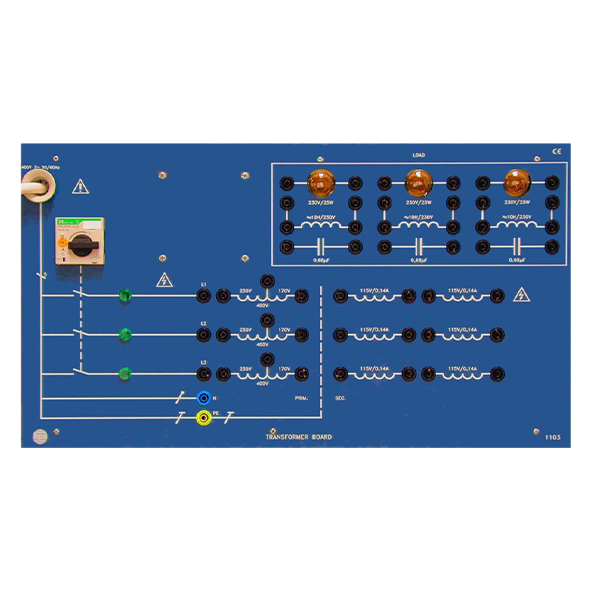

● Tüm Transformatör Deneyleri Bu
Cihazda Yapılabilir
● Tek Fazlı ve Üç Fazlı Transformatörlerin
Deneyleri İçin Mükemmel Uyum
● Endüktif Kapasitans ve Ohmik Yükler
Deney Boardu Üzerindedir
● Dahili Koruma Anahtarları
BOARD ÜZERİNDE YAPILABİLECEK DENEYLERDEN BAZILARI;
———————————————————————————————-
Technical Data
——————-
Mains connection
– 5-pole mains cable, approx.
1.5 m long with Cekon plug
(CEE standard)
– Conductors: L1/L2/L3/N/PE;
indicated by green pilot lamps
– Protective switch:
release current 0.1 … 0.16 A,
preset to 0.16 A
Transformer Data
– Primary voltages:
3 x 230 V / 400 V
– Secondary voltages:
6 x 115 V / 0.14 A
– Power: approx. 100 VA
Connectable Loads
– Ohmic load: 3 lamps,
230 V / 25 W (E14)
– Inductive load:
3 coils, approx. 10 H
– Capacitive load:
3 capacitors, 0.68 μF
Other
– Connection of conductors and
connectable loads via safety
jacks (4 mm)
– Dimensions / weight:
532 x 297 x 110 mm
(w x h x d) / 5.1 kg
Elektrik Board ile Temel Elektrik Mühendisliği
ELEKTRİK BORD Type 1019 Temel Elektrik Mühendisliği Eğitim Seti Temel Elektrik Eğitimi için tasarlanan HPS 1019 sayesinde akılda kalıcı deneyler yapılmasına olanak sağlar. Diğer deney boardlarında deney sonunda birbirlerine karışan deney komponentleri yüzünden öğrenci nerede hata yaptığını anlayamamaktadır.
HPS 1078 FAZ AÇISI ÖLÇER
Geniş Skalalı Ekran; Frekans, Voltaj, Akım ve Faz Açısı
Skalası ve Ölçümü
Estetik Tasarımı Sayesinde Masa Tipi ve Pano Tipi Olarak
Kullanılabilir
Ölçüm Aralıkları
Boyutlar ve Ağırlık
266 x 297 x 96 mm / yaklaşık 1.6 kg
HPS ELECTRICAL MACHINERY TRAINING SET MODEL 2700
In order to show the safety and characteristics of the machines in Electrical Machines experiments,
0.3 kW electrical machines are designed for educational purposes.
Elektrik-Elektronik Mühendisliği/Analog Teknoloji Uygulamaları İçin Özel Tasarım Deney Seti
PC ELEKTRONİK BORD HPS Type 1018 USB Elektrik/ Elektronik/ Analog Teknolojisi Deney Seti HIZLI, KOLAY VE ÖĞRETİCİ DENEYLER YAPABİLME İMKÂNI SAYESİNDE KISA SÜREDE DAHA FAZLA ÖĞRENCİYE ULAŞABİLME İMKANI VE EKONOMİK OLARAK UYGUNLUK Diğer deney boardlarında deney sonunda birbirlerine karışan deney komponentleri yüzünden öğrenci nerede hata yaptığını anlayamamakta
