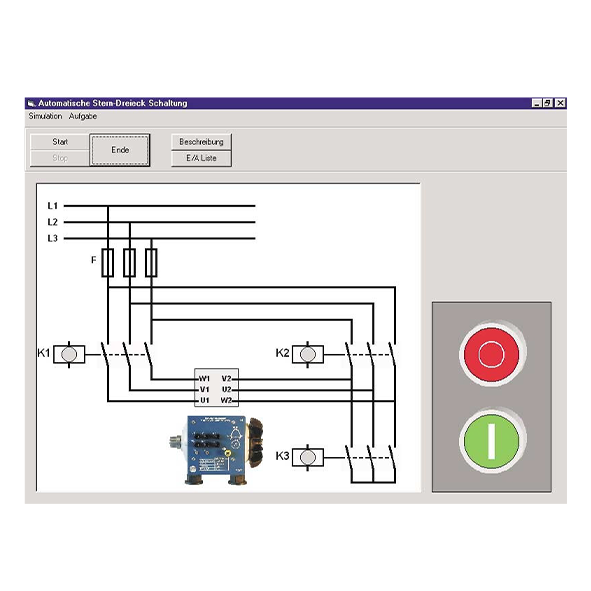

SİMULASYON YAZILIMI İLE ARAYÜZÜ
● Motor Kontrollerinden Ayırma Devrelerine Kadar,
Bilgisayar ile 9 Farklı Uygulama Simulasyonu
● Animasyonlu Prosesler
● Herhangi Bir PLC ve Minyatür Kontroller İçin Donanım Linki
● Windows 98, 200, NT SP4 ve XP İşletim
Sistemlerinde Çalışabilir
● Yazılım ile Birlikte, Trafik Işıkları, Farklı Motor
Kontrolleri, Ayırma Alanı ve Level Kontrolü Gibi Farklı
Prosesleri Simule Etme İmkanı Sağlar
● Deney Kitapçığı Simulasyon Programının Içindedir

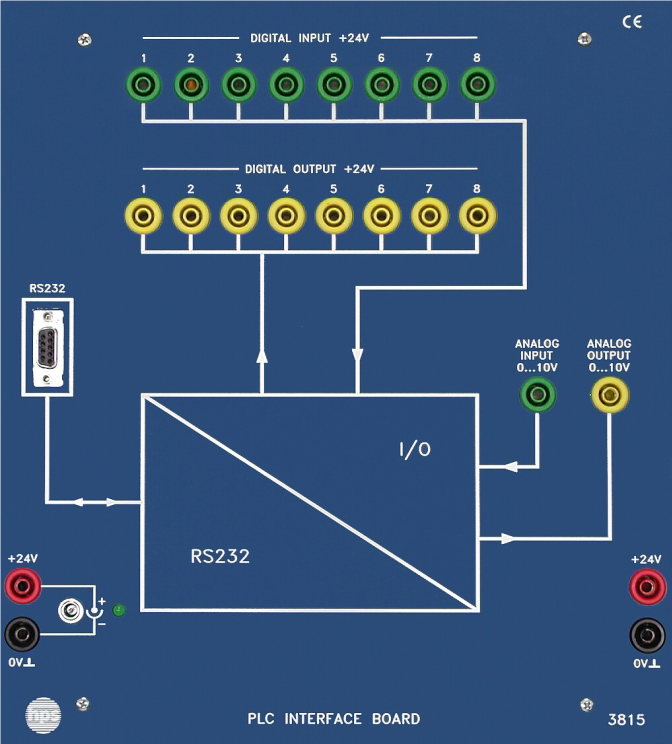

Technical data of the
PLC INTERFACE BOARD (Type 3815)
Operating voltage
– 24 V / 500 mA
Inputs
– 8 digital inputs: 24 V DC
– 1 analog input: 0 … 10 V
Outputs
– 8 digital outputs: 24 V DC
– 1 analog output: 0 … 10 V
Wiring of all inputs and outputs via safety jacks (4 mm)
Interface RS 232
Mechanical data
The front panel of the PLC INTERFACE BOARD is made of
5 mm thick laminate, blue, matt-finished.
The individual components are integrated in the front panel.
Circuit symbols are printed in white on the front panel.
A grey plastic cover protects the rear of the unit and enables the
unit to be placed on a desktop at an ergonomically favourable
angle.
Dimensions
– 266 x 297 x 110 mm (w x h x d)
Weight
approx. 2.4 kg
FREKANS ÇEVİRİCİ BOARD HPS 5264 İLE BAĞLANABİLİR
SIMATIC S7 PLC DENEY SİSTEMLERİ
FREKANS CEVİRİCİ DENEY SETİ / SIMENS MICROMASTER 420
SENSÖR DENEY SETİ
● HPS PLC Board ile Kontrol Edilebilme imkanı
● Endüktif Sensör
● Kapasitif Sensör
● Optik Sensör
● Manyetik Alan Sensörü
● Ultrasonik Sensör (Opsiyonel)
● Fiber Optik Sensör (Opsiyonel)
● NAMUR Sensörleri (1 Endüktif, Kapasitif ve
Manyetik Sensör, 1 Post Switch Yükseltici)
(Opsiyonel)
● Analog Sensör (Opsiyonel)
● Dahili Güç Kaynağı
● Entegre Sayıcı ve Frekans Metre
● Motorlarla Doğrusal ve Dairesel Hareket
● PCL, PC, TTL Sinyalleriyle ya da Manuel
Olarak Trigger Imkanı
● Sensörler Kayan Vagon Üzerine Takılabilir
ve Hangi Sensör Tarafından Kontrol Edilebildiği Görülebilir
● Vagon Rayının Yolu Milimetrik Bir Skalaya Sahiptir. Vagon Bir Ayarlanabilir Hız Motoru Tarafından ya da
Manuel Olarak Hareket Ettirilebilir. Farklı Materyal Örnekleri Hassas Eğrileri Kaydetmek İçin Hareket Ettirildiğinde
ya da Tutulduğunda Monte Edilebilir
● Ayrıca, Bir Motor Sürücü Diski Algisal Olarak Taranabilir. Disk, Dönel Hareketi Endüktif Sensör ile Daha lyi Olarak
Taramak için Metalik Alanları Gösterir
● Sensör Board’daki İki Motorda Elektronik Devre Kesici ile Korunmaktadır.
● Ayrıntılı Deney Kitabı
● Alman Malı
● 3 (ÜÇ) Yıl Garanti
COVERTER [DÖNÜŞTÜRÜCÜ] 5V/24V
● Bu Cihaz 24V’dan 5V Sinyal Seviyesine,
5V’dan 24V Sinyal Seviyesine Dönüştürmesi
Sayesinde Genel Olarak Kullanılır
● Optocoupler/Optik Bağdaştırıcılar Tarafından 5V ve
24V Bağlantılar Elektriksel Olarak Ayrıştırılır
● 8 Dijital 5V Girişler 8 Dijital 24V Çıkışlara Dönüştürülür
● 8 Dijital 24V Girişler 8 Dijital 5V Çıkışlara Dönüştürülür
● Mekatronik Sistemlere Bağlantı Için Adaptörü Mevcuttur
● Dahili Güç Kaynağı
● Serbest Bağlanabilen Röle
●Tüm Çıkışlar Kısa Devre Korumalıdır
● LED’ler ile Çıkışların Durumu Gösterilir
●Alman Mali
● 3 (ÜÇ) Yıl Garantili
DOKUNMATİK EKRAN SIMATIC TP177B
● Operatör Kontrollerini ve Grafiklerini Gösterebilme imkanı Sağlar
● MMC Memory Kart Slotu ve Bütün Arayüzler ile Bağlantı İmkanı
(USB, LAN vb.)
● TOUCH PANEL Makine ve Cihazların Gözlemlenmesi ve İzlenmesi
İçin Kullanılır
● Üretim ve Montaj İşlemleri Otomasyonu, Süreç Otomasyonu ve
Bina Otomasyonu Alanlarında Kullanılır
