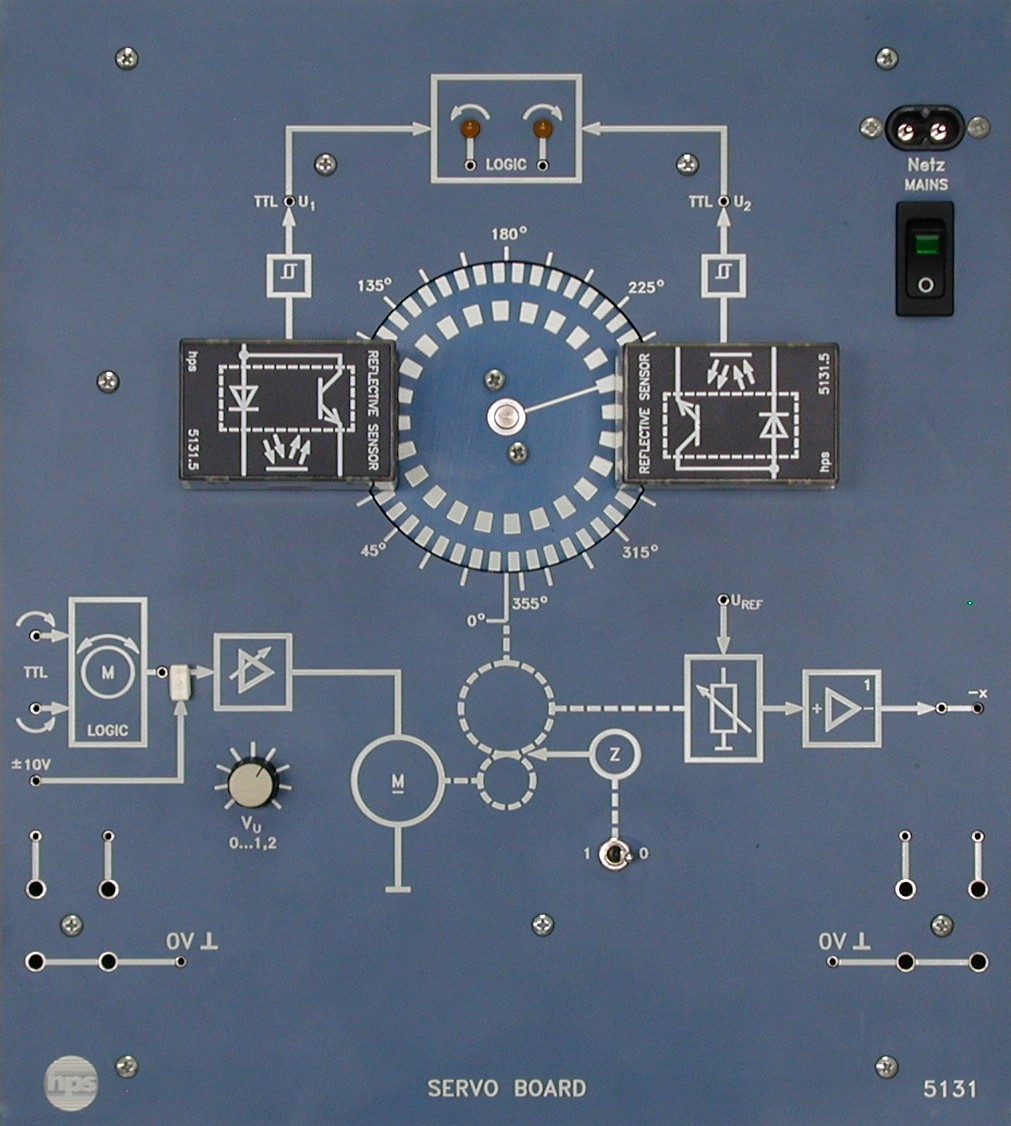

HPS 5120 PID DENEY SETİ ve HPS 5125 GÜÇ ELEKTRONİĞİ DENEY SETİ ile kullanılır
Technical Data
—————
Mains connection
– Voltage: 230 V AC / 115 V AC (110 V AC);
50 … 60 Hz; 20 VA;
Motor
– Rated voltage: 12 V
– Current consumption: max. 0.4 A
Encoder disk
– Speed: 125 min-1
– Resolution 1: 24 lines / rev.
– Resolution 2: 48 lines / rev.
DC amplifier
– Input voltage: 0 … +/-10 V
– Amplification factor: v = 1.2
– Output current: max. 0.5 A
Motor control logic
– Input above: TTL level, log. 1 =^ right-hand rotation
– Input below: TTL level, log. 1 =^ left-hand rotation
Disturbance variable (switchable)
Mechanical play in the drive (realized electronically)
Actual value measurement (By potentiometer)
– Mechanical range of rotation: 320° without stop
– Linearity tolerance: +/-1.5 %
– Resistance: 5 kW (+/-15 %)
Actual value output
Decoupled through an amplifier and inverted for protection of motor
Potentiometer
– Output voltage: 0 … 10 V
– Output resistance: 200 W
2 outputs (U1 / U2)
Output voltage:
TTL, 90° offset, decoupled by TTL component. The output
signals are incremental and only available when the reflective
sensors are plugged in (Type 5131.5).
Decoding logic
Indicated by two LEDs for right- and left-hand rotation.
The logical 1 or 0 states can be tapped additionally at 2 mm
jacks; TTL signal; decoupled by TTL component.
The signals are available when both reflective sensors are
plugged (Type 5131.5).
Dimensions / weight
– 266 x 297 x 95 mm (w x d x h) / approx. 2.1 kg
HPS 1078 FAZ AÇISI ÖLÇER
Geniş Skalalı Ekran; Frekans, Voltaj, Akım ve Faz Açısı
Skalası ve Ölçümü
Estetik Tasarımı Sayesinde Masa Tipi ve Pano Tipi Olarak
Kullanılabilir
Ölçüm Aralıkları
Boyutlar ve Ağırlık
266 x 297 x 96 mm / yaklaşık 1.6 kg
Temel Elektronik/Analog Uygulamalar İçin
ANALOG BOARD HPS Type 3220 Analog Teknolojisi Deney Seti · Analog teknoloji ile temel egzersiz ünitesi. · Güç kaynağı ünitesi ile beraberdir. · Hazırlık süresi çok kısadır. · Hatalı bağlantıya karşı sistem koruması vardır. Analog Board aşağıdaki alanlarda eksersizleri öğrenilmesinde ve pratik gösterimlerinde çok büyük kolaylıklar sağlar.
DIJİTAL IC DENEY SETİ
● IC Komponentlerle Beraber Deneyleri
Hazırlamak İçin Ideal Bir Eğitim Setidir
● Hızlı Deney Kurulumları Için Bütün Giriş
ve Çıkış Üniteleri ve Güç Kaynağı
Deney Seti Üzerinde Bulunmaktadır
● Bütün DIL-IC Soketler Hassas Klamplıdır
● HPS PC Kontrol Board PCI Type 3891 ile
Bilgisayara Bağlanabilir
● 120 Parça IC ve Aksesuar Seti ile Board ile
Beraber Verilir
● Ayrıntılı Deney Kitabı
● Alman Malı
● 3 (ÜÇ) Yıl Garantili
ELEKTRİK TESİSATI SİMÜLATÖRÜ(DEMOBOARD)
● MA2067 DemoBoardu AG Elektrik Tesisatlarındaki Gerçek Durumları Simule Eden Mükemmel Bir Deney ve
Eğitim Aracıdır. Bu Eğitim Simulatörü ile Elektrik Tesisatında Yer Alan Farklı Tiplerdeki RCD’leri, Sigortaları,
PE (Koruma Topraklaması Baraları), Tek Fazlı ve Üç Fazlı Soketleri, Çeşitli Elektriksel Yükleri ve Çeşitli Topraklama
Sistemlerini (TT,TN, IT) Içermektedir. MA 2067 DemoBoardu ile Elektrik Tesisasında Oluşabilecek Farklı Tiplerdeki
Hataları Simule Edebilirsiniz. Uygun Test Cihazları Kullanılarak Tesisattaki Bütün Testlerin Yapılması ve Arızaların
Görülmesi Mümkündür.
● Tüm Transformatör Deneyleri Bu
Cihazda Yapılabilir
● Tek Fazlı ve Üç Fazlı Transformatörlerin
Deneyleri İçin Mükemmel Uyum
● Endüktif Kapasitans ve Ohmik Yükler
Deney Boardu Üzerindedir
● Dahili Koruma Anahtarları
